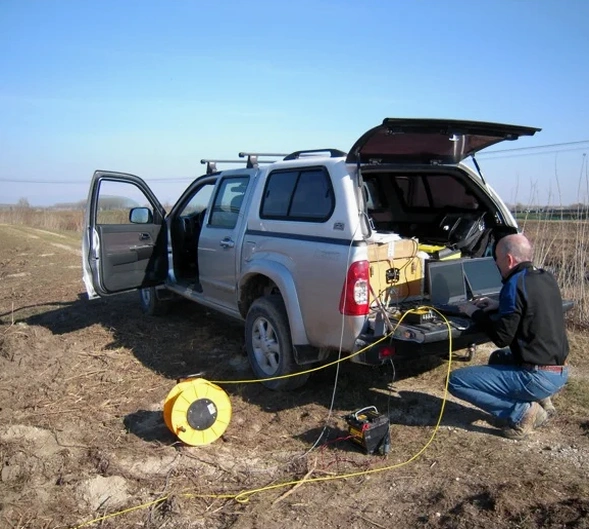

El equipo de adquisición despliega una línea de 24 o 48 geófonos verticales de 4.5 Hz sobre el terreno compactado, conectados a un sismógrafo de 24 bits que registra los frentes de onda generados con un martillo de impacto o un cañón sísmico, dependiendo de la profundidad de investigación requerida en Melipilla. En la cuenca del Río Maipo, donde los suelos aluviales alternan estratos de gravas densas con bolsones de arena limosa, la combinación de refracción por el método de los tiempos de intercepto y reflexión de alta resolución permite mapear el contacto suelo-roca basal con precisión métrica. El procesamiento de los datos en gabinete utiliza tomografía de gradientes asistida por software de inversión iterativa, generando un perfil bidimensional de velocidades de ondas P y S que revela zonas de baja rigidez o rellenos antrópicos, críticos en una ciudad con expansión urbana hacia laderas y terrazas fluviales como Melipilla.
En las terrazas de Melipilla, un perfil de refracción sísmica suele mostrar un refractor crítico a 12-18 metros que corresponde al contacto con la roca granítica meteorizada, dato clave para definir la cota de fundación.
Notas del área
Un proyecto de condominio de 5 pisos en el sector de Pomaire, sobre una terraza alta, reveló algo que los sondajes iniciales no detectaron: una capa de ceniza volcánica blanda de 2 metros de espesor a 6 metros de profundidad, intercalada entre gravas. La tomografía de refracción mostró una inversión de velocidad que alertó al equipo técnico; sin ese dato, las zapatas proyectadas habrían quedado sobre un estrato compresible con riesgo de asentamiento diferencial bajo carga sísmica. En Melipilla, donde la sismicidad está controlada por la subducción de la Placa de Nazca, la clasificación de sitio según la norma NCh433.Of1996 modificada en 2012 exige conocer la velocidad de onda de corte promedio en los 30 metros superiores (Vs30). Ignorar un perfil sísmico en zonas de transición entre la llanura aluvial y los cerros puede llevar a subestimar el potencial de amplificación sísmica y los efectos de sitio, con consecuencias en la integridad estructural durante un evento importante.
FAQ
¿Qué profundidad alcanza un estudio de tomografía sísmica en los suelos de Melipilla?
Depende de la longitud del tendido de geófonos y de la fuente de energía. Con un tendido de 69 metros y martillo de impacto, la refracción sísmica suele alcanzar entre 15 y 25 metros de profundidad en las gravas aluviales de Melipilla. Para investigar más allá de los 30 metros, utilizamos un cañón sísmico y configuraciones de reflexión de alta resolución que pueden superar los 60 metros, útiles cuando se requiere mapear el basamento rocoso en las terrazas altas del Maipo.
¿Para qué tipo de proyectos en Melipilla es más recomendable este ensayo?
En nuestra experiencia, la tomografía sísmica es especialmente útil en condominios y edificios de mediana altura sobre las terrazas fluviales, donde la variabilidad lateral de los sedimentos es alta. También en obras viales sobre depósitos de grava donde el SPT rechaza, y en proyectos que requieren clasificación sísmica de sitio con Vs30 según la NCh433. En los faldeos de la Cordillera de la Costa, ayuda a detectar la profundidad de la roca meteorizada y posibles deslizamientos antiguos.
¿Cuál es el costo de una prospección con tomografía sísmica en Melipilla?
Una campaña de refracción sísmica con un tendido de 24 geófonos y procesamiento tomográfico en Melipilla se sitúa entre $1.207.000 y $2.350.000, dependiendo de la longitud total de los perfiles, el número de tendidos y si se integra con adquisición de ondas de corte (MASW) para la clasificación Vs30. El valor incluye el informe geofísico con los perfiles de velocidad interpretados y la correlación geotécnica.
