Control de Densidad en Terreno con Cono de Arena en Melipilla

La normativa NCh1516 establece el método para verificar la densidad in situ y en Melipilla la aplicamos con rigor porque los suelos de la provincia son traicioneros si no se compactan correctamente. La arcilla expansiva del valle del Maipo y los limos arenosos de los cerros circundantes cambian de volumen con la humedad. Un relleno mal controlado aquí significa grietas en radieres y asentamientos diferenciales antes del primer año. Nuestro equipo técnico ejecuta el ensayo de densidad de campo con cono de arena directamente en la obra. No enviamos muestras a Santiago. El ensayo se realiza in situ mientras avanza la faena. Compactar sin verificar es apostar contra la geología de la zona central. Para complementar el control de plataformas, también realizamos ensayos Proctor estándar y modificado que definen la densidad máxima de referencia para cada material de préstamo local.

Un 1% menos de compactación puede traducirse en el doble de permeabilidad en bases granulares de la zona de Melipilla.

Alcance del trabajo

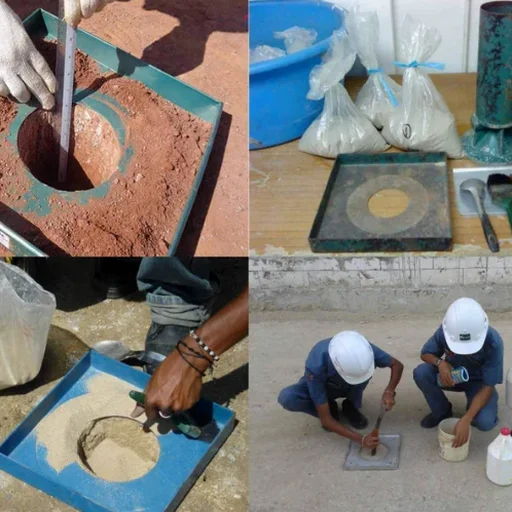

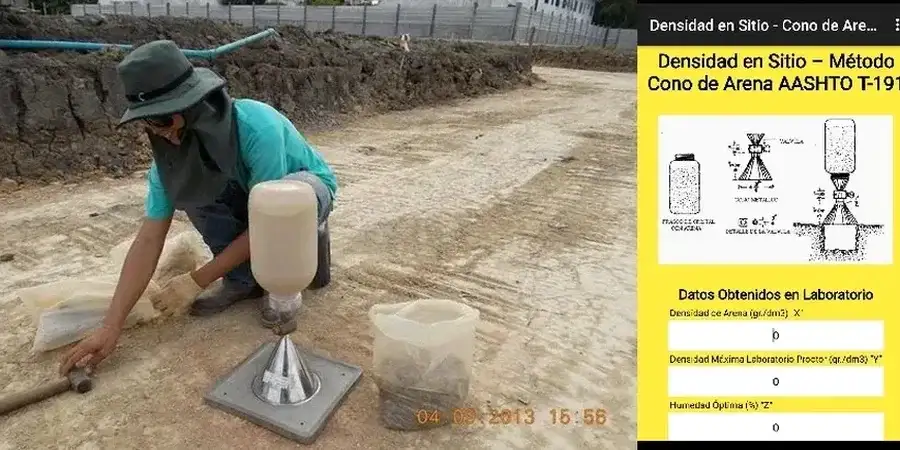

La cuenca de Melipilla está asentada sobre depósitos fluviales del río Maipo con intercalaciones de ceniza volcánica. La densidad natural de estos suelos rara vez supera 1.6 g/cm³ sin intervención. Por eso el ensayo con cono de arena es tan determinante aquí. Utilizamos arena calibrada Ottawa 20-30 con densidad certificada por laboratorio bajo ISO 17025. El procedimiento es directo: se excava un orificio de 15 cm de diámetro sobre la capa compactada, se extrae todo el material sin alterar las paredes y se determina su peso seco. Luego medimos el volumen del hueco vertiendo la arena calibrada a través del cono metálico. La relación peso seco sobre volumen nos da la densidad de campo. La comparamos con el Proctor de referencia del mismo material. El resultado se entrega en porcentaje de compactación. En bases estabilizadas exigimos mínimo 95% del Proctor Modificado. En subrasante aceptamos 90% del Proctor Estándar. Todo queda registrado en protocolos con georreferenciación del punto ensayado.

Notas del área

Melipilla registró intensidades de VIII Mercalli en el terremoto de 1985. Los suelos blandos del valle amplificaron las ondas sísmicas y los rellenos no controlados colapsaron en varios puntos del casco urbano. Hoy la ciudad crece hacia Chocalán y Pomaire con loteos sobre suelos que antes fueron viñedos o parcelas agrícolas. El riesgo no ha cambiado: un relleno mal compactado se comporta como suelo licuable durante un sismo fuerte. La NCh433 clasifica la zona como sísmica 3 con aceleración efectiva máxima de 0.4g. Un radier de casa habitación sin control de densidad puede fracturarse completo si el suelo de apoyo cede 5 centímetros. Con el cono de arena verificamos que cada tongada de relleno alcance la densidad especificada antes de recibir la siguiente. Es la única forma de garantizar que el suelo bajo la estructura no será el eslabón débil cuando venga el próximo evento sísmico importante en la región metropolitana.

Datos técnicos

Parámetro	Valor típico
Equipo utilizado	Cono de arena 6.5 cm diámetro, placa base metálica, arena Ottawa 20-30 calibrada
Norma de referencia	NCh1516 Of.1979, NCh 1516
Volumen de hueco típico	800 a 1200 cm³ según profundidad de capa
Rango de densidad medible	1.4 a 2.3 g/cm³ (suelos finos a granulares)
Frecuencia de control	1 ensayo cada 150 m² o cada 30 cm de espesor compactado
Parámetros calculados	Densidad húmeda, densidad seca, % de compactación, humedad de terreno
Tiempo por ensayo	25 a 40 minutos incluyendo secado rápido en horno de campaña

Servicios vinculados

Ensayo de cono de arena en obra

Control de compactación en terraplenes, plataformas, radieres y pavimentos. Incluye determinación de densidad seca, humedad in situ y cálculo del porcentaje de compactación respecto al Proctor de referencia. Entrega de protocolo firmado por profesional.

Control de compactación en pavimentos

Verificamos bases y subbases granulares bajo pavimentos flexibles y rígidos en calles y caminos de la comuna. Aplicamos las exigencias del Manual de Carreteras Vol. 8 para caminos secundarios y calles locales de Melipilla.

Asesoría en mejoramiento de suelos

Si el suelo natural no alcanza la densidad requerida, diseñamos la estabilización con cemento o cal y verificamos la compactación de la mezcla en terreno. Solución aplicada en suelos arcillosos del sector de Bollenar.

Normativa utilizada

NCh1516 Of.1979 - Mecánica de suelos - Determinación de la densidad en el terreno - Método del cono de arena, NCh 1516 - Standard Test Method for Density and Unit Weight of Soil in Place by Sand-Cone Method, NCh1534/2 Of.2008 - Mecánica de suelos - Relaciones humedad-densidad - Métodos de compactación Proctor, Manual de Carreteras Vol. 8 - Especificaciones para compactación de terraplenes y capas granulares

FAQ

¿Cuánto cuesta un ensayo de cono de arena en Melipilla?

El precio por punto de ensayo con cono de arena en Melipilla varía entre $54.000 y $71.000, dependiendo del número de puntos a ensayar y la distancia de la obra. Un mínimo de 3 puntos por jornada nos permite optimizar el costo unitario.

¿Cada cuánto se debe hacer el control de densidad en terreno?

La frecuencia mínima recomendada por el Manual de Carreteras es un ensayo cada 150 m² de superficie compactada o cada 30 cm de espesor de tongada, lo que ocurra primero. En obras pequeñas de Melipilla sugerimos al menos 3 puntos para tener representatividad estadística del lote.

¿Qué diferencia hay entre el cono de arena y el densímetro nuclear?

El cono de arena es un método directo: mide peso y volumen real del material extraído. El densímetro nuclear es indirecto y requiere calibración con el mismo suelo. Para obras en Melipilla usamos cono de arena porque no requiere permisos de material radiactivo y es aceptado sin objeciones por las DOM locales.
